通用帶式輸送機張力計算

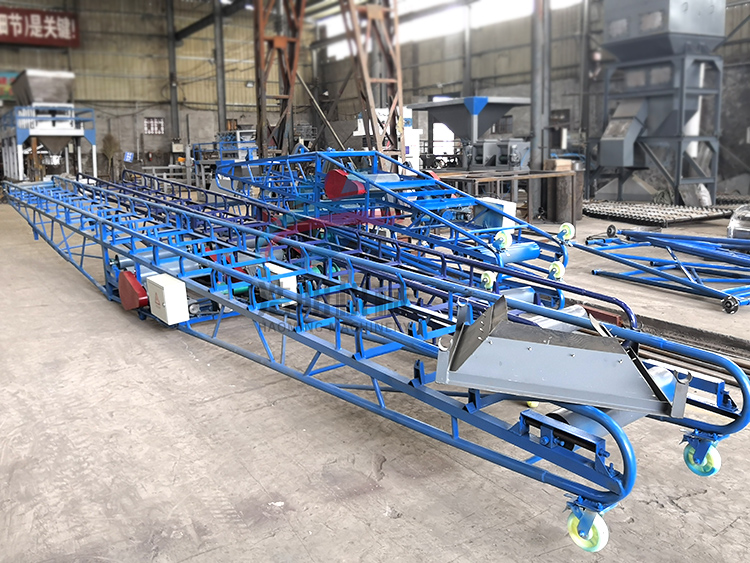

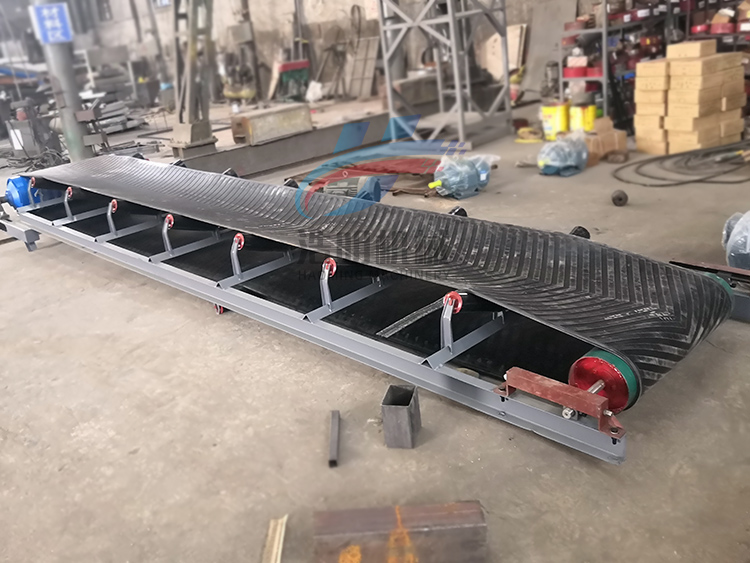

折疊皮帶輸送機也是帶式皮帶輸送機的一種，帶式輸送機有多種類型，DY移動式皮帶輸送機、TD75型皮帶輸送機，大傾角皮帶輸送機等等。通用設計方法用于通用輸送機精確預測輸送帶張力，通用設計方法是CEMA(6)中首次給出的CEMA新設計方法。通用帶式輸送機張力計算適用于長距離、復雜的散狀物料帶式輸送機的設計方法。

通常，這種方法的精度為±10%。通用方法首先關注的是在穩定運行速度運行條件下的計算。它更側重于根據需要把長距離的復雜輸送機線路分成單獨區段，詳細精確計算阻力的各組成部分。

通用方法提供設計參數和經驗計算式量化各類能量損耗，得到簡化的計算式計算張力損失。

在下列部件和結構范圍內可直接使用所提供的計算式:(1)CEMA的平托輥，槽角為20°、35°和45°的等長三輥托輥組;(2)最大帶速1500t/min;(3)環境溫度大于-120~-25F;(4)輸送帶覆蓋層為常用的天然橡膠、SBR(合成橡膠)等;(5)各層剛度相同的多層輸送帶;

(6)帶寬最大到96in;

(7)流動性物料，最大堆積角為45°。A每一區段張力

式中△T一在穩定帶速下的輸送帶張力總變化量，Ibf;
△Tm一提升或下降物料和輸送帶引起的輸送帶張力變化，I5、
いamn由于物料連續加到輸送帶上達到帶速所產生的張力變化
△T輸送帶與裙板密封滑動摩擦引起的輸送帶張力變化
△T托輥密封摩捺引起的輸送帶張力變化，lbf;
△Tw一托輥載荷摩擦引起的輸送帶張力變化，Ilbf;
△Tbn輸送帶黏彈性變形增加的輸送帶張力，Ibf;
△T托輥組未對準導致的張力損耗，Ibf
△T滑動床上的拖拽，Ibf△T。一散狀物料與裙板間摩擦引起的張力變化，Ihf;
△Tm一散狀物料在托輥間的運動引起的輸送帶張力的變化，Ibf;
△T輸送帶繞在滾筒上的彎曲阻力引起輸送帶張力的變化，Ibf:
