FU拉鏈機鏈條是FU拉鏈輸送機上的牽引件，拉鏈輸送機也叫做刮板輸送機。和斗式提升機鏈條有著相似之處，鏈板為45#鋼材質，銷軸套筒滾子為40Cr耐磨材質。
FU輸送鏈條每個部件均選用性能優異的材料經過各道先進的熱處理工藝加工制作而成，硬度和尺寸均通過全檢，合格后采用獨特的裝配工藝總裝成品并通過拉力試驗進行強度測試，確保產品優異的抗拉和抗磨損性能，使用壽命長。
常用拉鏈機鏈條有FU150 FU200 FU270 FU350等型號，有兩邊帶鉤子、帶刮板等類型，可根據要求將附板加高加寬或者其他樣式定制。

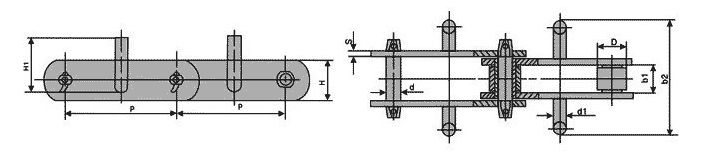

FU拉鏈機鏈條尺寸
| 型號 |
節距 (P) |
滾子外徑 (ФDr) |
內節內寬 (LI) |
銷軸直徑 (ΦDp) |
銷軸長度 (L) |
鏈板厚 (T) |
鏈板寬 (Hp) |
鏈鉤高 (H1) |
總寬 (B) |
鏈鉤直徑 (d1) |
載荷(Tmax) 單位：KN |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FU150 | 101.6 | 26.5 | 27 | 11.5 | 70 | 6 | 35 | 48 | 130 | 12 | 100 |
| FU200 | 152.4 | 36 | 36.5 | 15.5 | 90 | 8 | 50 | 65 | 160 | 16 | 230 |
| FU270 | 152.4 | 36 | 36.5 | 15.5 | 90 | 8 | 50 | 85 | 240 | 16 | 230 |
| FU350 | 200 | 44.5 | 51.8 | 19.1 | 120 | 10 | 60 | 123 | 320 | 20 | 380 |
| FU410 | 200 | 44.5 | 51.8 | 19.1 | 120 | 10 | 60 | 148 | 370 | 20 | 380 |
| FU410Q | 200 | 48.5 | 57.6 | 22.2 | 126 | 10 | 75 | 148 | 370 | 20 | 550 |
| FU500 | 300 | 63.5 | 67.4 | 31.75 | 150 | 12 | 90 | 180 | 460 | 25 | 750 |
