NE板鏈斗式提升機產品概述
NE型板鏈斗式提升機是一種常用的垂直提升設備，相對于TD皮帶式、TH環鏈?zhǔn)?，有著提升量大、性能穩定、故障率低等優點。NE板鏈斗提機是引進國外先進技術研制的新產品。采用自流式裝料，重力式卸料，鏈條是優質合金鋼高強度板式鏈條，鏈輪為齒輪式，齒面均經過淬火熱處理，耐磨而可靠。

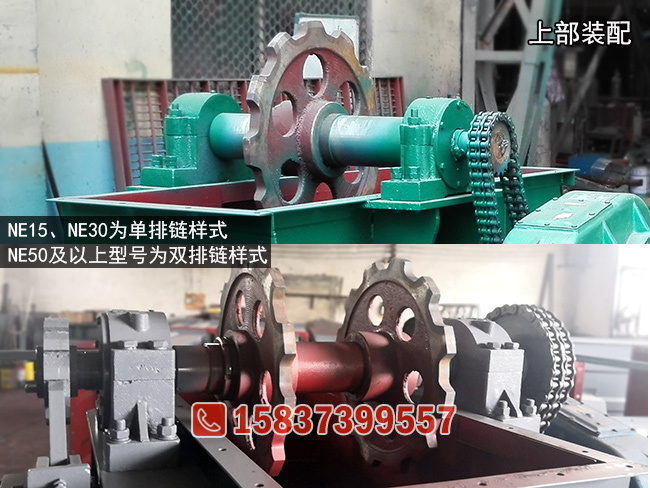

NE15、NE30為單排鏈樣式，NE50及以上型號為雙排鏈樣式，以上圖片為上部裝配的對比。

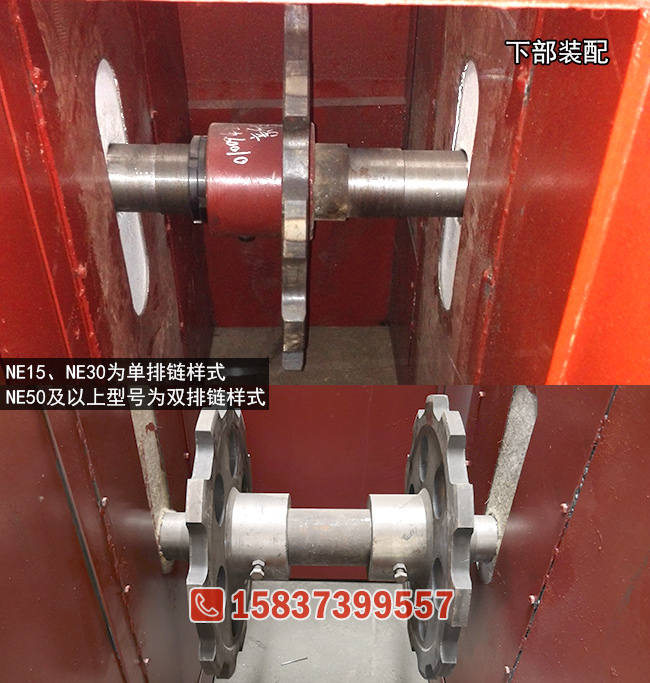

以上是下部裝配機尾內部的鏈輪對比，單排鏈板鏈斗式提升機上下個裝配一個鏈輪，雙排鏈提升機則裝配兩個鏈輪

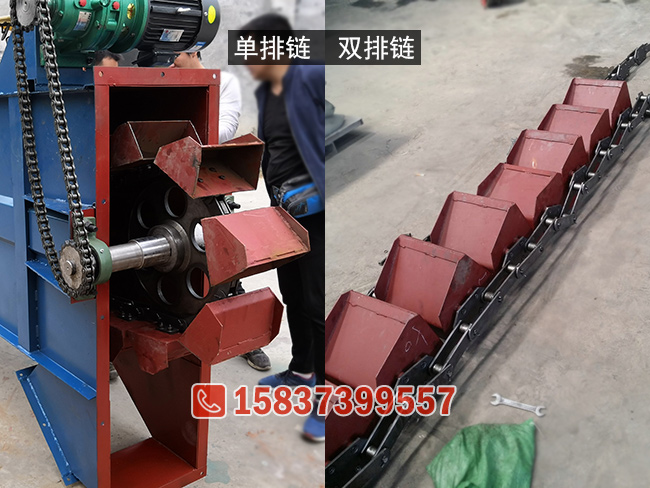

通過鏈條料斗也可以很容易分辨出單雙排鏈斗式提升機的區別
NE板鏈斗式提升機主要結構
NE系列板鏈?zhǔn)蕉肥教嵘龣C由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和板鏈組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動，(依用戶實際需要而定)。驅動制裝置分左和右裝兩種。
上部裝置---主要安裝上部鏈輪、出料口、防回料擋板、觀察口等，可根據需要加裝檢修平臺、逆止器裝置。
中間箱體---標準節為2米高，箱體采用折彎加強工藝。
下部裝置---安裝有改向鏈輪、自動張緊裝置，張緊裝置有絲桿彈簧式、重錘式。
NE板鏈斗式提升機技術參數表
| 型號 |
提升能力 （m³/h） |
斗速（m/s） | 主軸轉數（n/min） | 料 斗 |
鏈條節距 (mm) |
運行部件重量(Kg/m) | 物料最大塊度 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
容積 （L） |
斗寬 (mm) |
斗距 (mm) |
|||||||||||
| 允許所占百分比% | |||||||||||||
| 10 | 25 | 50 | 75 | 100 | |||||||||
| NE15 | 15 | 約0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 30 | 約0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 約0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 約0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 約0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 約0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 約0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 約0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 約0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 約0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 約0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
NE板鏈斗式提升機外形尺寸
