提升機鏈條是NE板鏈斗式提升機上專用的輸送鏈條，套筒滾子鏈樣式，是一種大節距板式鏈條。板鏈斗式提升機有單排鏈雙排鏈樣式。其提升機鏈條樣式也不太相同。
單排板鏈斗式提升機鏈條
NE板鏈斗式提升機中NE15和NE30為單排鏈樣式，鏈條安裝在料斗中間位置，頭部、尾部箱體各安裝一個輸送鏈輪。鏈條上每隔一節有一對兒外鏈板用于安裝料斗。因此料斗間距就是鏈條節距的兩倍。
NE15斗式提升機鏈條
NE15提升機鏈條節距是101.6mm，料斗間距就是203.2mm。
雙排板鏈斗式提升機鏈條

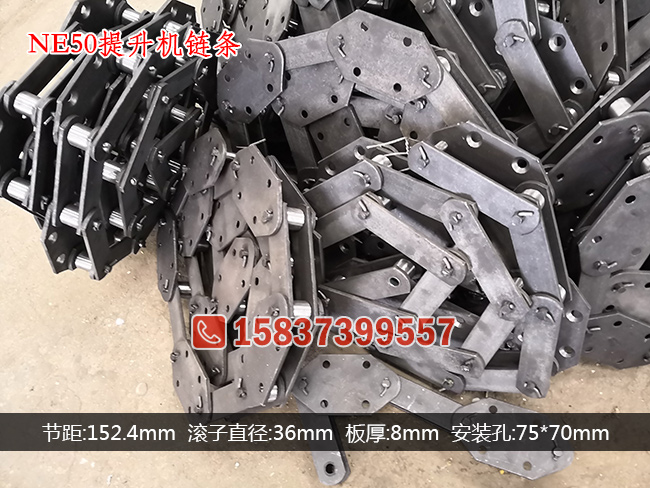

NE50雙排板鏈斗式提升機鏈條
N50和以上更大型號板鏈斗式提升機斗式雙排鏈樣式，料都斗兩邊安裝輸送鏈條。頭部、尾部箱體各安裝兩個輸送鏈輪。和單排鏈提升機鏈條主要區別在于外鏈板上。
NE斗式提升機鏈條材質
板鏈斗式提升機材料都是經過特殊處理的，有著很好的耐磨性能。鏈板式是45號鋼材質。銷軸套筒滾子是耐磨40Cr材質并經過調制熱處理。這 也是白練，都是提升機和皮帶是懷念試題升級的重要區別，的都是提升機百煉有著很好的耐磨性能，相對于皮帶、環鏈有的使用時間長，維修率低等特點。
NE板鏈斗式提升機有著廣泛的使用，在工地業建材，冶金，耐火材料，水泥廠等行業有著十分廣泛的使用。常用給儲料罐，振動篩、破碎機等設備進行上料，是常用的垂直輸送設備之一。

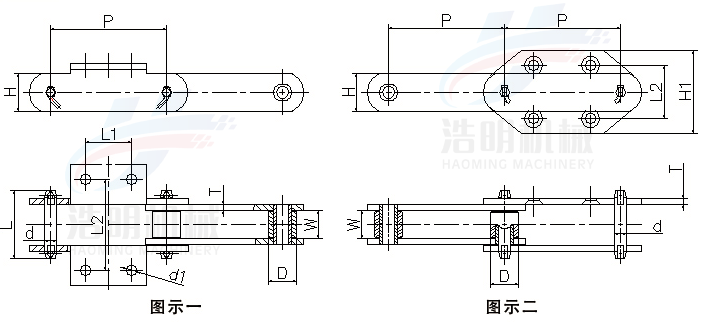

NE提升機鏈條參數尺寸
| 型號 |
節距 P |
滾子直徑 D |
銷軸直徑 d |
銷軸長度 L |
內節內寬 W |
鏈板厚 T |
鏈板寬 H |
六孔板高 H1 |
安裝孔 L1xL2 |
孔徑 d1 |
破斷載荷 KN |
備注 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NE15 | 101.6 | 26.5 | 11.5 | 70 | 27 | 6 | 35 | 40x90 | 12 | 100 | 圖示一 | |
| NE30 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 60x120 | 14 | 230 | 圖示一 | |
| NE50 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 110 | 75x70 | 14 | 230 | 圖示二 |
| NE100 | 200 | 44.5 | 19.1 | 120 | 51.8 | 10 | 60 | 125 | 100x80 | 18 | 380 | 圖示二 |
| NE150 | 200 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 | 125 | 100x80 | 18 | 550 | 圖示二 |
| NE200 | 250 | 63.5 | 31.75 | 150 | 67.4 | 12 | 90 | 150 | 140x100 | 18 | 750 | 圖示二 |
| NE300 | 250 | 70 | 35 | 170 | 75 | 16 | 100 | 150 | 140x100 | 18 | 1000 | 圖示二 |
注：可根據要求定制設計
